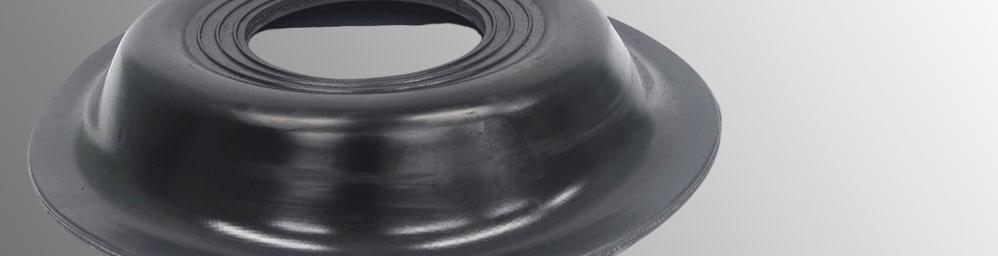

Резиновые мембраны и диафрагмы тарельчатые

Наша компания занимается производством резинотехнических изделий, разработанных с учетом специфических условий эксплуатации, химических воздействий и температурных режимов. Мы обладаем значительным опытом в изготовлении деталей, способных заменить зарубежные аналоги. Мы изготавливаем изделия любых размеров и в любых объемах — от единичных заказов до крупных партий, обеспечивая высокое качество и соответствие требованиям заказчика.

Группы резиновых смесей	Условная прочность при растяжении, Мпа	Твердость по ШорА ед.	Температурный диапазон эксплуатации, С	Возможное применение
Пищевые, на основе СКИ+СКД, НК, силиконы, NBR, EPDM	7,4 -18,0	30 - 80	от -60 до +250	Контактирующие с пищевыми продуктами, комплектующие оборудования пищевой промышленности, в т.ч. молочной, мясоперерабатывающей, детского питания, холодильного оборудования. Паростойкие, соли, спирты.
На основе HNBR (гидрированный NBR)	18,6 - 31,0	60 - 90	от -50 до +180	РТИ для нефтедобывающей, нефтеперерабатывающей промышленности: пакера, диафрагмы, патрубки. Повышенная маслостойкость, стойкость к кесонному эффекту.
Негорючие, слабогорючие	10,0 - 16,3	50 - 75	от -60 до +280	РТИ для нефтегазовой промышленности, трбопроводов, воздуховодов, транспорта.
Фторкаучук (FKM, Viton, СКФ-2, СКФ-32)	11,5 - 21,0	60 - 85	от -40 до +300	Уплотнения, прокладки, манжеты, сальники в особо сложных условиях и агрессивных средах, в т.ч. Нефтехимической, фармацевтической промышленности, аэрокосмической отрасли. Повышенная теплостойкость.
Диэлектрики	6,0 -15,0	30 - 70	от -60 до +250	Электроизоляционные изделия, в т.ч. Пластины, втулки, ножки, гофрированные чехлы, работающите при высоком напряжении и силе тока в воздуе маслах и ругих техничеких жидкостях.
Амортизационные	6,9 -18,0	35 - 85	от -50 до +150	Втулки, демпферы, подушки, вставки, пластины, работающие в условиях высоких и низких частотных нагрузок в воздухе, водных средах, морской воде, маслах.
Износостойкие	9,8 - 18,0	55 - 85	от -50 до +100	Втулки, ролики, монолитные колеса, накладк в системах торможения (кроме авто- и ж/д транспорта).
Силиконовые	6,0 -12,0	30 - 80	от -60 до +300	Тепло-, свето-, озоностойкость. Стойкость к пару, морской воде, динамическим нагрузкам.
Фторсиликоновые	6,0 -12,0	40 -80	от -50 до +250	Тепло-, свето-, озоностойкость, стойкость к маслам, топливам, бензолу, толуолу.
Перфторированный каучук	11,8 - 16,4	70 - 90	от -20 до +300	Прокладки, уплотнения, втулки, рамки, работающие в условиях нефти, топлив, масел, концентрированных кислот и щелочей, ароматических и алифатических углеводородах, дымовых газов и других суперагрессивных средах.

Начните сотрудничество с индивидуальной консультацией.

Изготовление по чертежам
В большинстве случаев к оборудованию прилагаются чертежи, на основе которых мы изготавливаем резинотехнические изделия, полностью соответствующие оригинальным образцам. Мы используем материалы и технологии, аналогичные тем, что применяются производителями оборудования, обеспечивая высокое качество и точность исполнения. В случае преждевременного выхода деталей из строя мы можем предложить более прочные материалы или внести конструктивные изменения для увеличения срока службы изделия. Также мы готовы работать с чертежами, подготовленными заказчиком, будь то собственный конструкторский или проектный отдел.

Изготовление по образцам
Если у вас отсутствуют рабочие чертежи и нет возможности их составить, вы всегда можете обратиться за поддержкой к нашим техническим специалистам. Благодаря большому опыту в производстве резинотехнических изделий различной сложности и пониманию особенностей их применения, мы поможем вам разработать необходимые эскизы для изготовления деталей. Для этого достаточно предоставить нам простую схему, фотографии требуемых изделий и узлов, в которых они используются. В случае необходимости мы подскажем, какие дополнительные измерения или уточнения нужно провести. Мы гарантируем подбор оптимального решения даже при отсутствии полной технической документации.

Изготовление тарельчатых мембран на заказ востребовано для оборудования, работающего под давлением и в системах пневматического управления. Тарельчатая мембрана зажимается по жёсткому центру, который монтируется без упора и нагружается давлением со всех сторон, обеспечивая преобразование изменения давления в усилие и увеличенный рабочий ход.

ООО «ПК РТИ Проект» изготавливает тарельчатые мембраны по чертежам, образцам, эскизам и техническим требованиям заказчика. Высота конструкции тарельчатой мембраны зависит от необходимого хода, а для повышения прочности и усиления изделия резиновые мембраны армируются тканью. Количество армирующих слоёв подбирается в зависимости от рабочего давления и условий эксплуатации.

изготовление по чертежам и образцам;

армирование мембран тканью;

подбор конструкции под рабочее давление;

производство нестандартных тарельчатых мембран;

изготовление для пневматических систем и приводов;

мелкие и серийные партии изделий.

Тарельчатые мембраны применяются в приводах с пневматическими камерами, исполнительных механизмах и другом промышленном оборудовании, предназначенном для работы в среде сжатого воздуха при избыточном давлении.

Индивидуальное изготовление

Закажите тарельчатые мембраны

Чтобы заказать тарельчатые мембраны и получить точный расчёт, отправьте чертёж, эскиз, фото или образец с основными размерами:

наружный и внутренний диаметр;
высоту, толщину и форму мембраны;
тип армирования и количество слоёв;
посадочные места и рабочую область;
необходимое количество изделий.

Также укажите условия эксплуатации: рабочее давление, тип рабочей среды, температуру, нагрузку, частоту циклов, требования к материалу и желаемые сроки поставки.

Какие тарельчатые мембраны мы изготавливаем

Опыт изготовления свыше 25 лет. Производим тарельчатые мембраны различной конструкции по чертежам, образцам, эскизам и техническим заданиям.

Формовые тарельчатые мембраны

Изделия сложной формы, изготовленные с учётом рабочего профиля, высоты, посадочных мест и особенностей оборудования.

Армированные тарельчатые мембраны

Мембраны с тканевым армированием для повышения прочности, устойчивости к нагрузкам и длительной эксплуатации под давлением.

Пневматические тарельчатые мембраны

Изделия для работы в среде сжатого воздуха в пневматических камерах, приводах и исполнительных механизмах.

Мембраны высокого давления

Тарельчатые мембраны, рассчитанные на эксплуатацию при повышенных нагрузках и избыточном рабочем давлении.

Мембраны для промышленного оборудования

Изготавливаем мембраны для пневматических систем, регуляторов, приводов, клапанов и другого оборудования.

Тарельчатые мембраны по образцу

Производим изделия по чертежу, фотографии, эскизу или предоставленному образцу с соблюдением размеров и параметров.

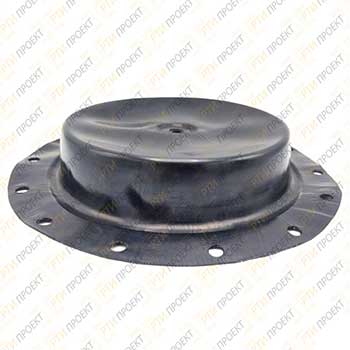

Резиновая тарельчатая мембрана D310х40 — **Тарельчатая мембрана D310х40** Изготовление по индивидуальным размерам

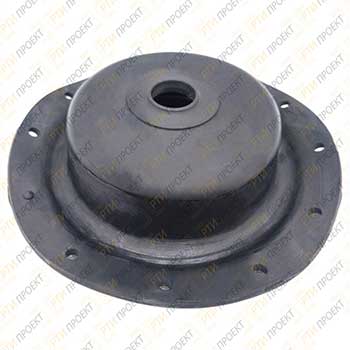

Тарельчатая мембрана диаметром 200 мм — **Тарельчатая мембрана D200х40** Для установки в пневматическое оборудование

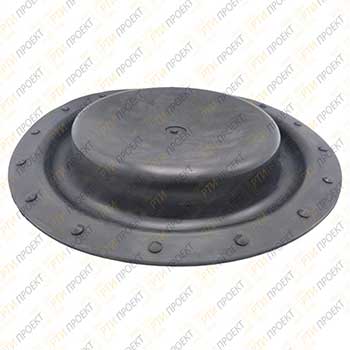

Формовая мембрана тарельчатая D290х45 — **Тарельчатая мембрана D290х45**

Набор резиновых тарельчатых мембран — **Комплект тарельчатых мембран** Изготовление изделий по образцу или чертежу

Профильная резиновая мембрана тарельчатого типа — **Профильная тарельчатая мембрана** Точная геометрия рабочей части изделия

**Тарельчатая мембрана для оборудования** Изготовление сменных деталей под параметры узла

Производственный процесс

Этапы изготовления тарельчатых мембран

Изготавливаем тарельчатые мембраны по чертежам, образцам, эскизам и техническим требованиям заказчика.

Анализ конструкции

Изучаем чертёж, эскиз или образец, уточняем диаметр, высоту, толщину, рабочий профиль и способ крепления тарельчатой мембраны.

Подбор материала

Подбираем резиновую смесь с учётом рабочей среды, температуры, давления, частоты срабатывания и условий эксплуатации мембраны.

Разработка оснастки

Подбираем или изготавливаем пресс-форму с учётом профиля, размеров, посадочных мест и конструктивных особенностей тарельчатой мембраны.

Подготовка заготовки

Подготавливаем резиновую заготовку нужной толщины, диаметра и массы в соответствии с конструкцией изделия и параметрами пресс-формы.

Укладка материала

Размещаем заготовку в пресс-форме, контролируем её положение и обеспечиваем равномерное распределение материала по рабочей поверхности мембраны.

Формование и вулканизация

Формуем тарельчатую мембрану методом прессования и выполняем вулканизацию при заданных температуре, давлении и времени.

Обработка и контроль

Удаляем облой, проверяем геометрию, толщину, поверхность, посадочные размеры и соответствие изделия согласованным техническим требованиям.

Упаковка и отгрузка

Упаковываем готовые тарельчатые мембраны с защитой от деформации и отправляем заказчику согласованным способом.

✓ Каждая тарельчатая мембрана проходит контроль перед упаковкой и отгрузкой.

Изготовление тарельчатых мембран на заказ

Материалы для изготовления мембран

Выбор резиновой смеси зависит от рабочей среды и температуры. Приведённые материалы являются ориентировочными: окончательный подбор выполняется по условиям эксплуатации конкретного изделия.

Материал	Стойкость	Типовые области применения	Ограничения
NR — натуральный каучук Материал	Высокая эластичность, хорошая стойкость к многократным деформациям и износу Стойкость	Мембраны общего назначения, пневматические и механические узлы Типовые области применения	Низкая стойкость к маслам, топливу, озону и высоким температурам Ограничения
NBR — бутадиен-нитрильная резина Материал	Масла, нефтепродукты, топливо, гидравлические жидкости Стойкость	Насосы, клапаны, регуляторы давления, гидравлическое оборудование Типовые области применения	Ограниченная стойкость к озону, атмосферным воздействиям и горячему пару Ограничения
EPDM — этилен-пропиленовая резина Материал	Вода, горячая вода, пар, озон, атмосферные воздействия Стойкость	Водяные системы, пневматика, отопительное оборудование, арматура Типовые области применения	Не рекомендуется для контакта с минеральными маслами и топливом Ограничения
FKM — фторкаучук Материал	Масла, топливо, растворители и повышенные температуры Стойкость	Нефтегазовое оборудование, химические установки, промышленная арматура Типовые области применения	Более высокая стоимость; ограниченная стойкость к горячей воде и пару Ограничения
VMQ — силиконовая резина Материал	Широкий температурный диапазон, озон, ультрафиолет, атмосферные воздействия Стойкость	Контрольно-измерительные приборы, пневматика, оборудование специального назначения Типовые области применения	Невысокая стойкость к разрыву, истиранию и некоторым маслам Ограничения
CR — хлоропреновая резина Материал	Озон, атмосферные воздействия, разбавленные масла и нефтепродукты Стойкость	Промышленные приводы, пневматические узлы, наружное оборудование Типовые области применения	Рабочие характеристики зависят от состава смеси и температуры Ограничения

Для армирования применяются ткани на основе полиэфира, полиамида, хлопка и других волокон. Тип ткани, количество слоёв и направление армирования определяются нагрузкой, ходом мембраны и требованиями к сроку службы.

Армирующая ткань	Основные свойства	Применение
Полиэфирная Армирующая ткань	Стабильность размеров, прочность, доступная стоимость Основные свойства	Мембраны общего промышленного назначения Применение
Полиамидная Армирующая ткань	Высокая прочность и сопротивление разрыву Основные свойства	Мембраны с повышенными механическими нагрузками Применение
Хлопчатобумажная Армирующая ткань	Хорошая пропитка резиновой смесью, гибкость Основные свойства	Изделия общего назначения и ремонтные аналоги Применение
Арамидная Армирующая ткань	Высокая прочность, низкое растяжение, термостойкость Основные свойства	Ответственные мембраны с повышенными нагрузками Применение

Области применения тарельчатых мембран

Резиновые мембраны, резиновые диафрагмы тарельчатого типа находят применение в следующих сферах:

Промышленность: Используются в насосах, компрессорах и других устройствах, где требуется герметичность и предотвращение утечек.
Ремонт и сервис: Эти мембраны заменяют устаревшие детали в старых механизмах, когда оригинальные компоненты недоступны.
Строительство: Применяются для обеспечения герметичности соединений в системах отопления и водоснабжения.
Медицинская техника: Используются в медицинских устройствах для обеспечения надежной работы и герметичности.
Автомобильная промышленность: Мембраны поддерживают необходимое давление в системах вентиляции и подачи топлива.

Каждая из этих сфер предъявляет свои требования к качеству и характеристикам мембран, что делает разработку на заказ особенно актуальной.

Условия эксплуатации тарельчатых мембран

Мембраны должны функционировать в определенных условиях, что влияет на выбор материалов и конструкций:

Температурные условия: Для узлов, работающих при высоких температурах, требуется термостойкая резина.
Химическая среда: Если мембрана будет подвергаться воздействию агрессивных веществ, необходимо выбирать устойчивые материалы.
Нагрузки и давление: Неправильный выбор может привести к быстрому износу или поломке изделия.

Изучение условий эксплуатации позволяет оптимально выбрать материалы и технологии для создания мембран.

Реализованные проекты тарельчатых мембран

Результат работы

ООО «Проект РТИ» изготавливает тарельчатые мембраны по чертежам, эскизам и образцам заказчика. Для запуска производства достаточно предоставить чертёж изделия и требования к условиям эксплуатации. Наши специалисты разрабатывают технологию изготовления мембран различных размеров и обеспечивают выпуск продукции в согласованные сроки.

Индивидуальное изготовление тарельчатых мембран требует точного соблюдения технических параметров, правильного подбора материалов и учёта рабочих условий оборудования. Мы предлагаем качественные и надёжные решения для промышленного применения, оперативно реализуем задачи заказчиков и подбираем оптимальные условия производства и стоимости.

Если вам требуется изготовление тарельчатых мембран, отправьте техническое задание или свяжитесь с нами для консультации. Поможем подобрать подходящее решение под ваши задачи.

Срок изготовления от 25 рабочих дней

Точный срок зависит от сложности изделия, объёма заказа и необходимости изготовления оснастки.

Стоимость По запросу

Цена формируется индивидуально и зависит от размеров, материалов, конструкции и сложности изготовления.

Дешевле импортных аналогов Более 10%

Предлагаем качественные решения по выгодной цене — стоимость продукции ниже, чем у зарубежных аналогов.

Нужен точный расчёт? Отправьте размеры, чертёж или фотографию изделия — подготовим предварительную оценку стоимости и сроков.

Как я могу задать дополнительные вопросы?

Если у вас есть дополнительные вопросы, вы можете обратиться к нам по телефону, написать на электронную почту или использовать форму обратной связи на сайте. Мы всегда готовы помочь!

Можно ли получить образец изделия перед заказом?

Да, мы можем предоставить образцы некоторых изделий на пробу. Для этого свяжитесь с нашим менеджером, чтобы обсудить детали.

Как происходит доставка заказанных изделий?

Мы осуществляем доставку по всей территории России и за ее пределы. Заказы можно отправить курьером, транспортной компанией или почтой, в зависимости от вашего выбора. Стоимость и сроки доставки уточняются индивидуально.

Каковы сроки изготовления изделий?

Сроки изготовления зависят от сложности изделия и текущей загрузки производства. Обычно мы обрабатываем заказы в течение 1-2 рабочих дней. Для срочных заказов, пожалуйста, свяжитесь с нами, и мы постараемся учесть ваши пожелания.

Как сделать заказ?

Вы можете сделать заказ, заполнив форму на нашем сайте или связавшись с нашим менеджером по телефону/электронной почте. Укажите необходимые размеры, модель и количество изделий.

Какие типы резинотехнических изделий вы производите?

Мы производим широкий ассортимент резинотехнических изделий, включая уплотнители, манжеты, резинотехнические профили, прокладки, резинотканевые изделия и многое другое. Если у вас есть особые требования, не стесняйтесь обратиться к нам!

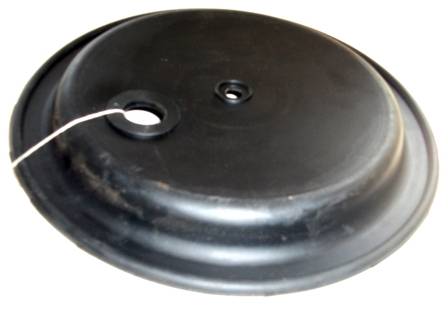

мембрана 170х5

126.3 Кб

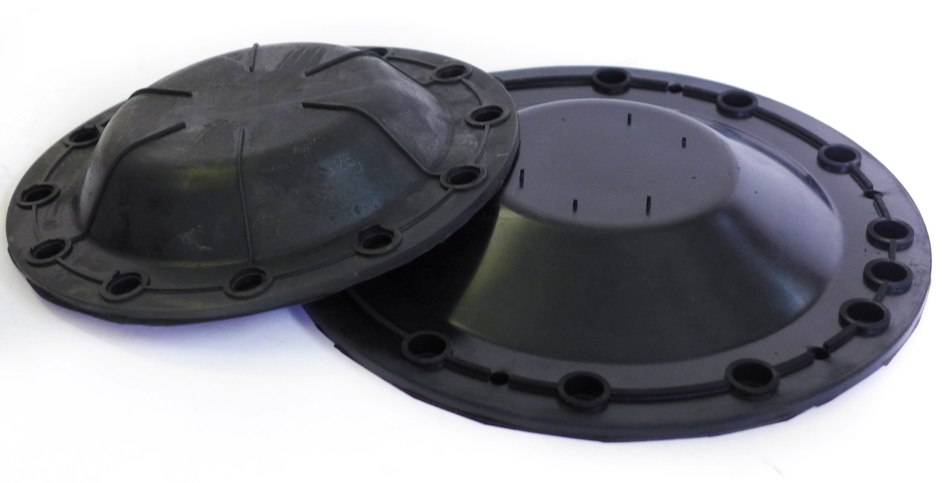

мембрана D320H160

84.4 Кб

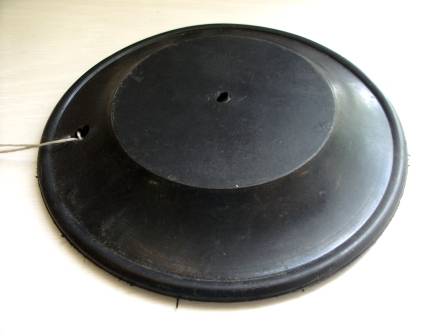

мембранаD410 H55

108.3 Кб
