Резинотканевые мембраны по чертежам и образцам

Наша компания занимается производством резинотехнических изделий, разработанных с учетом специфических условий эксплуатации, химических воздействий и температурных режимов. Мы обладаем значительным опытом в изготовлении деталей, способных заменить зарубежные аналоги. Мы изготавливаем изделия любых размеров и в любых объемах — от единичных заказов до крупных партий, обеспечивая высокое качество и соответствие требованиям заказчика.

Группы резиновых смесей	Условная прочность при растяжении, Мпа	Твердость по ШорА ед.	Температурный диапазон эксплуатации, С	Возможное применение
Пищевые, на основе СКИ+СКД, НК, силиконы, NBR, EPDM	7,4 -18,0	30 - 80	от -60 до +250	Контактирующие с пищевыми продуктами, комплектующие оборудования пищевой промышленности, в т.ч. молочной, мясоперерабатывающей, детского питания, холодильного оборудования. Паростойкие, соли, спирты.
На основе HNBR (гидрированный NBR)	18,6 - 31,0	60 - 90	от -50 до +180	РТИ для нефтедобывающей, нефтеперерабатывающей промышленности: пакера, диафрагмы, патрубки. Повышенная маслостойкость, стойкость к кесонному эффекту.
Негорючие, слабогорючие	10,0 - 16,3	50 - 75	от -60 до +280	РТИ для нефтегазовой промышленности, трбопроводов, воздуховодов, транспорта.
Фторкаучук (FKM, Viton, СКФ-2, СКФ-32)	11,5 - 21,0	60 - 85	от -40 до +300	Уплотнения, прокладки, манжеты, сальники в особо сложных условиях и агрессивных средах, в т.ч. Нефтехимической, фармацевтической промышленности, аэрокосмической отрасли. Повышенная теплостойкость.
Диэлектрики	6,0 -15,0	30 - 70	от -60 до +250	Электроизоляционные изделия, в т.ч. Пластины, втулки, ножки, гофрированные чехлы, работающите при высоком напряжении и силе тока в воздуе маслах и ругих техничеких жидкостях.
Амортизационные	6,9 -18,0	35 - 85	от -50 до +150	Втулки, демпферы, подушки, вставки, пластины, работающие в условиях высоких и низких частотных нагрузок в воздухе, водных средах, морской воде, маслах.
Износостойкие	9,8 - 18,0	55 - 85	от -50 до +100	Втулки, ролики, монолитные колеса, накладк в системах торможения (кроме авто- и ж/д транспорта).
Силиконовые	6,0 -12,0	30 - 80	от -60 до +300	Тепло-, свето-, озоностойкость. Стойкость к пару, морской воде, динамическим нагрузкам.
Фторсиликоновые	6,0 -12,0	40 -80	от -50 до +250	Тепло-, свето-, озоностойкость, стойкость к маслам, топливам, бензолу, толуолу.
Перфторированный каучук	11,8 - 16,4	70 - 90	от -20 до +300	Прокладки, уплотнения, втулки, рамки, работающие в условиях нефти, топлив, масел, концентрированных кислот и щелочей, ароматических и алифатических углеводородах, дымовых газов и других суперагрессивных средах.

Начните сотрудничество с индивидуальной консультацией.

Изготовление по чертежам
В большинстве случаев к оборудованию прилагаются чертежи, на основе которых мы изготавливаем резинотехнические изделия, полностью соответствующие оригинальным образцам. Мы используем материалы и технологии, аналогичные тем, что применяются производителями оборудования, обеспечивая высокое качество и точность исполнения. В случае преждевременного выхода деталей из строя мы можем предложить более прочные материалы или внести конструктивные изменения для увеличения срока службы изделия. Также мы готовы работать с чертежами, подготовленными заказчиком, будь то собственный конструкторский или проектный отдел.

Изготовление по образцам
Если у вас отсутствуют рабочие чертежи и нет возможности их составить, вы всегда можете обратиться за поддержкой к нашим техническим специалистам. Благодаря большому опыту в производстве резинотехнических изделий различной сложности и пониманию особенностей их применения, мы поможем вам разработать необходимые эскизы для изготовления деталей. Для этого достаточно предоставить нам простую схему, фотографии требуемых изделий и узлов, в которых они используются. В случае необходимости мы подскажем, какие дополнительные измерения или уточнения нужно провести. Мы гарантируем подбор оптимального решения даже при отсутствии полной технической документации.

Мембраны резиновые и армированные тканью (резинотканевые) -это эластичные изделия из резины или резины армированной тканью, служащие для разделения двух областей с различным давлением или для отделения полости от пространства.

ООО «ПК РТИ Проект» изготавливает резинотканевые мембраны по чертежам, образцам, эскизам и техническим требованиям заказчика. Подбираем резиновую смесь, тип армирования и технологию производства с учётом рабочей среды, температуры, давления и условий эксплуатации.

производство по чертежам и образцам;

изготовление нестандартных мембран;

подбор резиновой смеси;

армирование техническими тканями;

аналоги импортных изделий;

мелкие и серийные партии.

Индивидуальное изготовление

Закажите резинотканевые мембраны

Чтобы заказать мембраны и получить точный расчёт, отправьте чертёж, эскиз, фото или образец с основными размерами:

наружный и внутренний диаметр;
толщину, высоту и профиль;
количество и расположение отверстий;
посадочные места и рабочую зону;
необходимое количество.

Также укажите условия эксплуатации: рабочую среду, температуру, давление или нагрузку, частоту циклов, требования к армированию и желаемые сроки поставки.

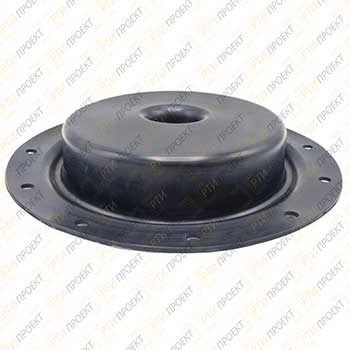

Круглая резинотканевая мембрана диаметром 250 мм — **Мембрана D250×40** Резинотканевое исполнение

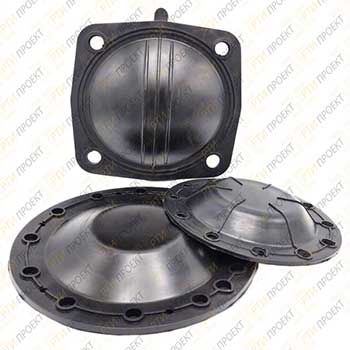

Армированная резиновая мембрана для промышленного оборудования — **Резинотканевая мембрана** Изготовление под задачу заказчика

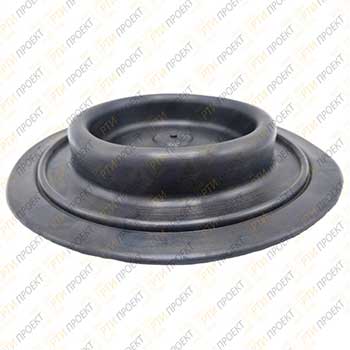

Резинотканевая мембрана диаметром 236 мм — **Мембрана D236×30** Резинотканевое исполнение

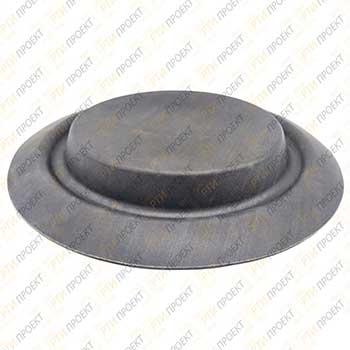

Формованная мембрана из резины и армирующей ткани — **Мембрана D320×30** Изготовление по техническому заданию

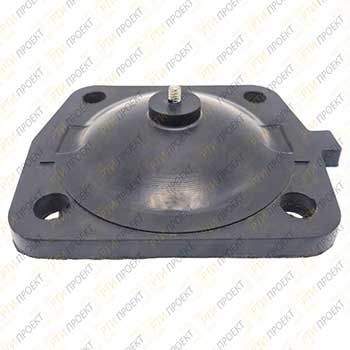

Армированная мембрана сложной формы размером 156×200 мм — **Мембрана с арматурой** Размер 156×200×35 мм

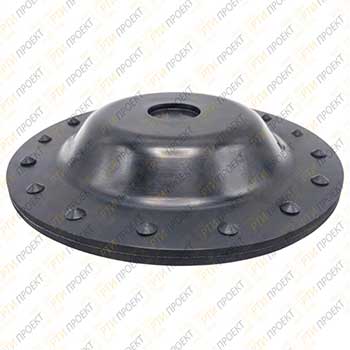

Круглая резинотканевая мембрана диаметром 200 мм — **Мембрана D200×35** Резинотканевое исполнение


До изготовления

Заказчик предоставил только обрацец резинотканевой мембраны.

После изготовления

Резинотканевая мембрана выполненная по образцу заказчика нашим предприятием.

Какие резинотканевые мембраны мы изготавливаем
Опыт изготовления свыше 25 лет. Изготавливаем резинотканевые мембраны любой сложности.

Формовые мембраны

Изделия сложной геометрии, изготавливаемые в пресс-формах с учётом посадочных мест, буртов, отверстий и профиля.

Плоские диафрагмы

Мембраны круглой, прямоугольной или фигурной формы для разделения сред, герметизации и передачи усилия.

Армированные изделия

Мембраны с тканевым усилением для повышения прочности, стабильности формы и стойкости к деформациям.

Для промышленного оборудования

Изготавливаем мембраны для насосов, клапанов, регуляторов, пневмо- и гидрооборудования.

Аналоги импортных мембран

Производим замену оригинальных деталей при ремонте оборудования, если поставка импортных комплектующих затруднена.

По эскизу или образцу

Можем восстановить геометрию по предоставленной детали, фотографии, эскизу или описанию условий работы.

Производственный процесс

Этапы изготовления

Изготавливаем резинотканевые мембраны по чертежам, образцам и техническим требованиям заказчика.

Анализ конструкции

Изучаем чертёж, эскиз или образец, уточняем размеры, рабочий ход и способ крепления мембраны.

Подбор материалов

Выбираем резиновую смесь и армирующую ткань с учётом рабочей среды, температуры, давления и нагрузки.

Подготовка оснастки

Подбираем или изготавливаем форму, шаблоны и необходимую технологическую оснастку.

Раскрой материалов

Подготавливаем заготовки из резины и ткани в соответствии с конструкцией изделия.

Сборка заготовки

Формируем многослойную конструкцию и размещаем армирующие слои в заданном направлении.

Формование и вулканизация

Придаём мембране необходимую форму методом прессования и выполняем вулканизацию.

Контроль качества

Проверяем геометрию, поверхность и соответствие изделия согласованным требованиям.

Упаковка и отгрузка

Упаковываем готовые мембраны и отправляем их заказчику.

✓ Каждое изделие проходит контроль перед упаковкой и отгрузкой.

Изготовление резинотканевых мембран по индивидуальным заказам

Материалы для изготовления мембран

Выбор резиновой смеси зависит от рабочей среды и температуры. Приведённые материалы являются ориентировочными: окончательный подбор выполняется по условиям эксплуатации конкретного изделия.

Материал	Стойкость	Типовые области применения	Ограничения
NR — натуральный каучук	Высокая эластичность, хорошая стойкость к многократным деформациям и износу	Мембраны общего назначения, пневматические и механические узлы	Низкая стойкость к маслам, топливу, озону и высоким температурам
NBR — бутадиен-нитрильная резина	Масла, нефтепродукты, топливо, гидравлические жидкости	Насосы, клапаны, регуляторы давления, гидравлическое оборудование	Ограниченная стойкость к озону, атмосферным воздействиям и горячему пару
EPDM — этилен-пропиленовая резина	Вода, горячая вода, пар, озон, атмосферные воздействия	Водяные системы, пневматика, отопительное оборудование, арматура	Не рекомендуется для контакта с минеральными маслами и топливом
FKM — фторкаучук	Масла, топливо, растворители и повышенные температуры	Нефтегазовое оборудование, химические установки, промышленная арматура	Более высокая стоимость; ограниченная стойкость к горячей воде и пару
VMQ — силиконовая резина	Широкий температурный диапазон, озон, ультрафиолет, атмосферные воздействия	Контрольно-измерительные приборы, пневматика, оборудование специального назначения	Невысокая стойкость к разрыву, истиранию и некоторым маслам
CR — хлоропреновая резина	Озон, атмосферные воздействия, разбавленные масла и нефтепродукты	Промышленные приводы, пневматические узлы, наружное оборудование	Рабочие характеристики зависят от состава смеси и температуры

Для армирования применяются ткани на основе полиэфира, полиамида, хлопка и других волокон. Тип ткани, количество слоёв и направление армирования определяются нагрузкой, ходом мембраны и требованиями к сроку службы.

Армирующая ткань	Основные свойства	Применение
Полиэфирная	Стабильность размеров, прочность, доступная стоимость	Мембраны общего промышленного назначения
Полиамидная	Высокая прочность и сопротивление разрыву	Мембраны с повышенными механическими нагрузками
Хлопчатобумажная	Хорошая пропитка резиновой смесью, гибкость	Изделия общего назначения и ремонтные аналоги
Арамидная	Высокая прочность, низкое растяжение, термостойкость	Ответственные мембраны с повышенными нагрузками

Основные характеристики мембран

Рабочие характеристики резинотканевой мембраны определяются составом резины, конструкцией армирования и геометрией детали.

работа при циклических перемещениях и перепадах давления;
герметичное разделение рабочих сред;
сопротивление растяжению и разрыву благодаря тканевому каркасу;
стойкость к маслам, топливу, воде, пару или химическим средам при правильном подборе резиновой смеси;
изготовление плоских, формованных и фигурных деталей;
возможность установки металлических элементов, отверстий и крепёжных зон по чертежу.

Параметр	Что необходимо указать при заказе
Габариты	Наружный и внутренний диаметр, толщина, высота профиля
Конструкция	Количество слоёв ткани, отверстия, отбортовка, металлические вставки
Рабочая среда	Масло, топливо, вода, пар, воздух, газ, химический раствор и другие среды
Нагрузка	Давление, ход мембраны, частота циклов, направление перемещения
Температура	Минимальная, рабочая и максимальная температура эксплуатации

Области применения

Оборудование	Назначение мембраны
Мембранные насосы	Перекачивание и дозирование рабочей среды, передача усилия
Клапаны и регуляторы	Перемещение исполнительного механизма, регулирование и перекрытие потока
Регуляторы давления	Восприятие давления и управление положением запорного элемента
Пневматические и гидравлические узлы	Разделение камер, герметизация и компенсация перемещений
Дозирующее оборудование	Формирование рабочего объёма и точная подача среды
Компрессорные установки	Разделение полостей и работа в составе управляющих узлов
Промышленное спецоборудование	Герметизация, защита механизмов и разделение рабочих сред

Реализованные проекты резинотканевых мембран

Результат работы

Изготовление резинотканевых мембран на заказ — это важный процесс, требующий внимания и профессионализма на каждом этапе. Качество конечного продукта зависит от правильного выбора материалов, технологии и контроля производственного процесса. Резинотканевые мембраны находят широкое применение в различных отраслях, и их качество напрямую влияет на надежность и долговечность. Правильное оформление заявки, уточнение всех деталей гарантируют соответствие мембран техническим требованиям.

Для каждого проекта мы учитываем назначение оборудования, рабочую среду, давление, температуру и интенсивность эксплуатации. Это позволяет подобрать подходящий материал и изготовить мембрану, соответствующую требованиям конкретного узла.

Чтобы обсудить изготовление мембран для вашего оборудования, отправьте чертёж, образец или техническое описание изделия.

Срок изготовления от 25 рабочих дней

Точный срок зависит от сложности изделия, объёма заказа и необходимости изготовления оснастки.

Стоимость По запросу

Цена формируется индивидуально и зависит от размеров, материалов, конструкции и сложности изготовления.

Дешевле импортных аналогов Более 10%

Предлагаем качественные решения по выгодной цене — стоимость продукции ниже, чем у зарубежных аналогов.

Нужен точный расчёт? Отправьте размеры, чертёж или фотографию изделия — подготовим предварительную оценку стоимости и сроков.

Мембраны и диафрагмы

Мембрана резинотканевая, армирование 5 слоев 330х190 мм., р/с ЕПДМ
Мембрана резинотканевая 2 слоя армирования Д300 мм
Мембраны и диафрагмы

Мембрана армированная Д 320х160 мм

Как я могу задать дополнительные вопросы?

Если у вас есть дополнительные вопросы, вы можете обратиться к нам по телефону, написать на электронную почту или использовать форму обратной связи на сайте. Мы всегда готовы помочь!

Можно ли получить образец изделия перед заказом?

Да, мы можем предоставить образцы некоторых изделий на пробу. Для этого свяжитесь с нашим менеджером, чтобы обсудить детали.

Как происходит доставка заказанных изделий?

Мы осуществляем доставку по всей территории России и за ее пределы. Заказы можно отправить курьером, транспортной компанией или почтой, в зависимости от вашего выбора. Стоимость и сроки доставки уточняются индивидуально.

Каковы сроки изготовления изделий?

Сроки изготовления зависят от сложности изделия и текущей загрузки производства. Обычно мы обрабатываем заказы в течение 1-2 рабочих дней. Для срочных заказов, пожалуйста, свяжитесь с нами, и мы постараемся учесть ваши пожелания.

Как сделать заказ?

Вы можете сделать заказ, заполнив форму на нашем сайте или связавшись с нашим менеджером по телефону/электронной почте. Укажите необходимые размеры, модель и количество изделий.

Какие типы резинотехнических изделий вы производите?

Мы производим широкий ассортимент резинотехнических изделий, включая уплотнители, манжеты, резинотехнические профили, прокладки, резинотканевые изделия и многое другое. Если у вас есть особые требования, не стесняйтесь обратиться к нам!
