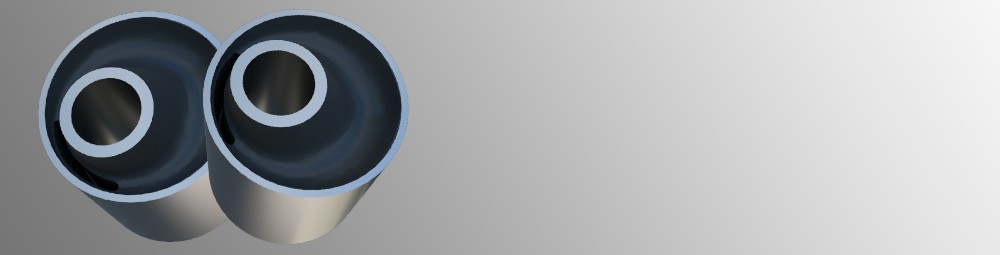

Изготовление сайлентблоков со смещенным центром

Наша компания занимается производством резинотехнических изделий, разработанных с учетом специфических условий эксплуатации, химических воздействий и температурных режимов. Мы обладаем значительным опытом в изготовлении деталей, способных заменить зарубежные аналоги. Мы изготавливаем изделия любых размеров и в любых объемах — от единичных заказов до крупных партий, обеспечивая высокое качество и соответствие требованиям заказчика.

Группы резиновых смесей	Условная прочность при растяжении, Мпа	Твердость по ШорА ед.	Температурный диапазон эксплуатации, С	Возможное применение
Пищевые, на основе СКИ+СКД, НК, силиконы, NBR, EPDM	7,4 -18,0	30 - 80	от -60 до +250	Контактирующие с пищевыми продуктами, комплектующие оборудования пищевой промышленности, в т.ч. молочной, мясоперерабатывающей, детского питания, холодильного оборудования. Паростойкие, соли, спирты.
На основе HNBR (гидрированный NBR)	18,6 - 31,0	60 - 90	от -50 до +180	РТИ для нефтедобывающей, нефтеперерабатывающей промышленности: пакера, диафрагмы, патрубки. Повышенная маслостойкость, стойкость к кесонному эффекту.
Негорючие, слабогорючие	10,0 - 16,3	50 - 75	от -60 до +280	РТИ для нефтегазовой промышленности, трбопроводов, воздуховодов, транспорта.
Фторкаучук (FKM, Viton, СКФ-2, СКФ-32)	11,5 - 21,0	60 - 85	от -40 до +300	Уплотнения, прокладки, манжеты, сальники в особо сложных условиях и агрессивных средах, в т.ч. Нефтехимической, фармацевтической промышленности, аэрокосмической отрасли. Повышенная теплостойкость.
Диэлектрики	6,0 -15,0	30 - 70	от -60 до +250	Электроизоляционные изделия, в т.ч. Пластины, втулки, ножки, гофрированные чехлы, работающите при высоком напряжении и силе тока в воздуе маслах и ругих техничеких жидкостях.
Амортизационные	6,9 -18,0	35 - 85	от -50 до +150	Втулки, демпферы, подушки, вставки, пластины, работающие в условиях высоких и низких частотных нагрузок в воздухе, водных средах, морской воде, маслах.
Износостойкие	9,8 - 18,0	55 - 85	от -50 до +100	Втулки, ролики, монолитные колеса, накладк в системах торможения (кроме авто- и ж/д транспорта).
Силиконовые	6,0 -12,0	30 - 80	от -60 до +300	Тепло-, свето-, озоностойкость. Стойкость к пару, морской воде, динамическим нагрузкам.
Фторсиликоновые	6,0 -12,0	40 -80	от -50 до +250	Тепло-, свето-, озоностойкость, стойкость к маслам, топливам, бензолу, толуолу.
Перфторированный каучук	11,8 - 16,4	70 - 90	от -20 до +300	Прокладки, уплотнения, втулки, рамки, работающие в условиях нефти, топлив, масел, концентрированных кислот и щелочей, ароматических и алифатических углеводородах, дымовых газов и других суперагрессивных средах.

Начните сотрудничество с индивидуальной консультацией.

Изготовление по чертежам
В большинстве случаев к оборудованию прилагаются чертежи, на основе которых мы изготавливаем резинотехнические изделия, полностью соответствующие оригинальным образцам. Мы используем материалы и технологии, аналогичные тем, что применяются производителями оборудования, обеспечивая высокое качество и точность исполнения. В случае преждевременного выхода деталей из строя мы можем предложить более прочные материалы или внести конструктивные изменения для увеличения срока службы изделия. Также мы готовы работать с чертежами, подготовленными заказчиком, будь то собственный конструкторский или проектный отдел.

Изготовление по образцам
Если у вас отсутствуют рабочие чертежи и нет возможности их составить, вы всегда можете обратиться за поддержкой к нашим техническим специалистам. Благодаря большому опыту в производстве резинотехнических изделий различной сложности и пониманию особенностей их применения, мы поможем вам разработать необходимые эскизы для изготовления деталей. Для этого достаточно предоставить нам простую схему, фотографии требуемых изделий и узлов, в которых они используются. В случае необходимости мы подскажем, какие дополнительные измерения или уточнения нужно провести. Мы гарантируем подбор оптимального решения даже при отсутствии полной технической документации.

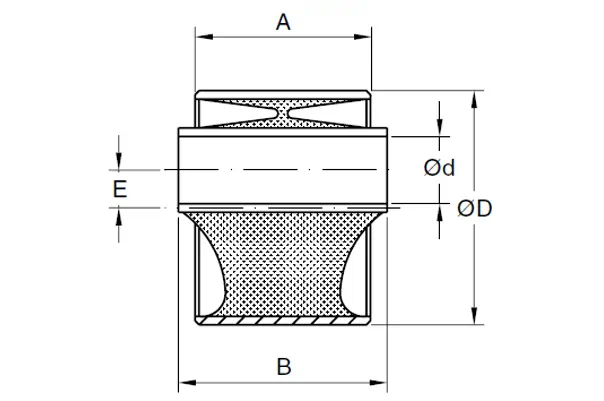

Технический чертеж

Опыт изготовления свыше 25 лет. Изготавливаем сайлентблоки, резинометаллические шарниры любой сложности.

Разработка и проектирование сайлентблоков со смещенным центром

Обратный инжиниринг сайлентблоков со смещенным центром любой сложности

Изготовление сайлентблоков со смещенным для самых жестких условий эксплуатации

Собственное производство пресс-форм для любого вида сайлентблоков со смещенным центром

Минимальный срок изготовления сайлентблоков со смещенным центром среди отечественных производителей

Длительный срок службы обеспечивается за счёт материалов и конструкции.

Начните сотрудничество с индивидуальной консультацией.

Данные о продукте

РИСУНКА НЕТ. ЧАСТЬ №. ЖЕСТКОСТЬ

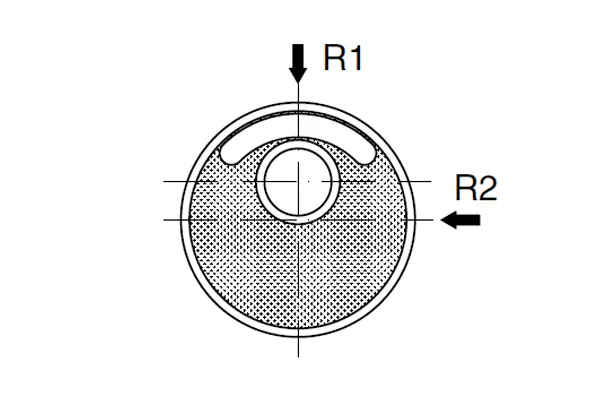

(IRHD) РАЗМЕРЫ (мм) НАПРАВЛЕНИЕ R1 НАПРАВЛЕНИЕ R2 ОСЕВОЙ

ØD Допуск
для ØD Ød Допуск
для Ød Я L E ЖЁСТКОСТЬ
(Н/мм) МАКС. ЗАЩИТА
(мм) МАКС.
НАГРУЗКА (N) ЖЁСТКОСТЬ
(Н/мм) ЖЁСТКОСТЬ.
(Н/мм) МАКС. ЗАЩИТА
(мм)

С одной втулкой

13-1270 10-00252 50 47.6 -0.02/+0.07 16 -0.06/+0.07 50.8 63.5 7.1 675 2 1380 1350 190 3

10-00253 60 1040 2120 2080 290

10-04553 70 1200 2450 2400 340

13-2691 10-00296 50 75.3 -0.1/+0.2 24 -0/+0.25 20.8 70 10.5 750 3.5 2680 600 380 7

10-00297 60 1200 3250 910 610

10-02228 70 1760 6280 1400 890

13-1165 10-00244 50 88.9 -0.03/+0.15 25.4 -0/+0.13 66.7 79.4 14.3 475 3.8 1840 640 250 8

10-00245 65 900 3480 990 460

10-00246 70 972 3770 1200 500

002 18 979 49061816 40 100 -0/+0.22 32 H9 70 85 7 220 5 1100 690 130 5

49061815 50 320 1600 1100 210

49061777 70 600 3000 1760 330

49061814 75 900 4500 2340 450

49062249 85 1670 8350 4340 940

13-1355 10-00262 45 101.6 -0.25/+0.25 43.7 -0.06/+0.12 63.5 72.4 9.5 682 3.5 2430 1150 220 6

13-4059 10-00264 75 101.6 -0.25/+0.25 43.7 -0.06/+0.12 63.5 72.4 9.5 2360 3.5 8400 3980 760 6

С двумя втулками

002 18 960 49040515 35 65 +0.087/+0.207 13 -- 50 60 5 130 4 490 310 70 2.5

49040516 40 170 640 400 95

49040517 50 230 850 560 120

002 18 937 49041844 40 100 -0/0.22 25 -0.2/+0.2 70 85 7 220 5 1100 690 130 5

49026595 50 320 1600 1100 210

49041846 65 600 3000 1760 330

49041847 75 900 4500 2340 450

Как я могу задать дополнительные вопросы?

Если у вас есть дополнительные вопросы, вы можете обратиться к нам по телефону, написать на электронную почту или использовать форму обратной связи на сайте. Мы всегда готовы помочь!

Можно ли получить образец изделия перед заказом?

Да, мы можем предоставить образцы некоторых изделий на пробу. Для этого свяжитесь с нашим менеджером, чтобы обсудить детали.

Как происходит доставка заказанных изделий?

Мы осуществляем доставку по всей территории России и за ее пределы. Заказы можно отправить курьером, транспортной компанией или почтой, в зависимости от вашего выбора. Стоимость и сроки доставки уточняются индивидуально.

Каковы сроки изготовления изделий?

Сроки изготовления зависят от сложности изделия и текущей загрузки производства. Обычно мы обрабатываем заказы в течение 1-2 рабочих дней. Для срочных заказов, пожалуйста, свяжитесь с нами, и мы постараемся учесть ваши пожелания.

Как сделать заказ?

Вы можете сделать заказ, заполнив форму на нашем сайте или связавшись с нашим менеджером по телефону/электронной почте. Укажите необходимые размеры, модель и количество изделий.

Какие типы резинотехнических изделий вы производите?

Мы производим широкий ассортимент резинотехнических изделий, включая уплотнители, манжеты, резинотехнические профили, прокладки, резинотканевые изделия и многое другое. Если у вас есть особые требования, не стесняйтесь обратиться к нам!
